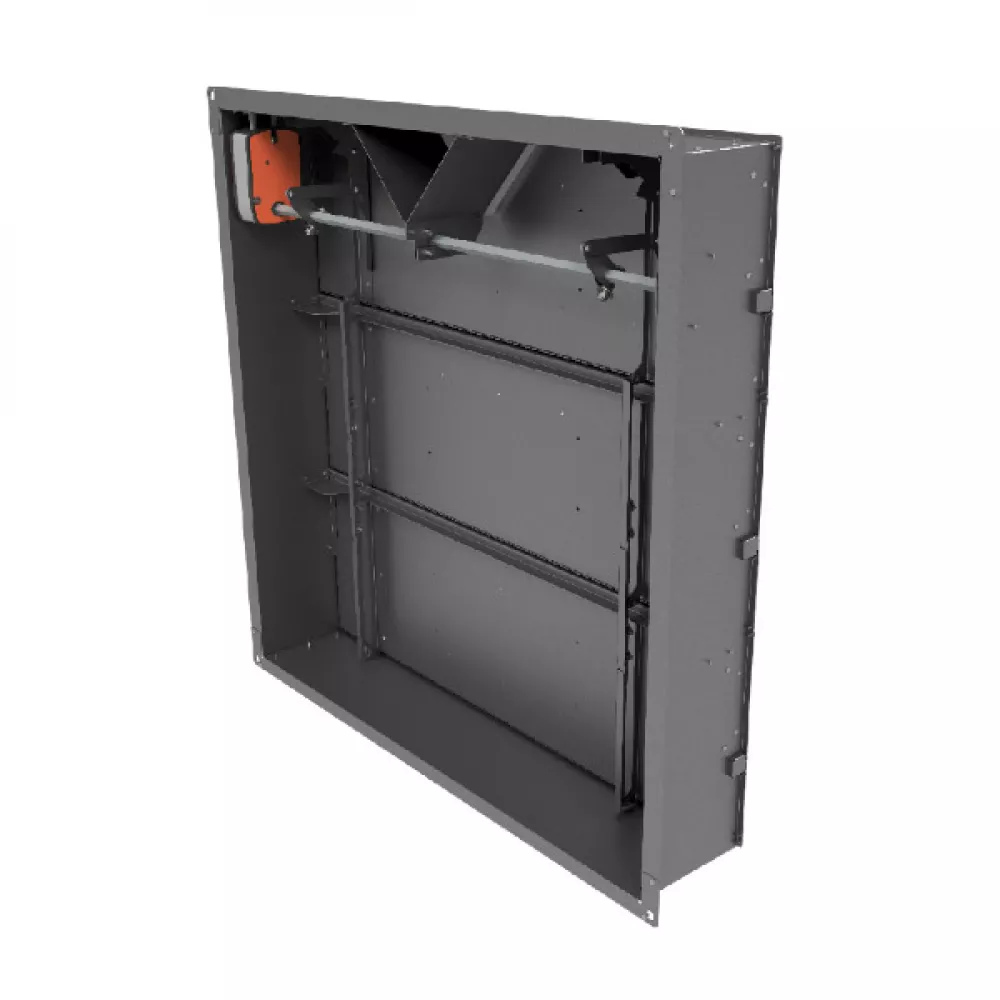

Клапан дымовой прямоугольного сечения
- Производитель: EVG-AIR
- Код Товара: 44
В наличии
Воздух через клапан должен двигаться только вертикально. Для клапанов с электромеханическим приводом: привод размещается в верхней части. Для клапанов с электромагнитом: электромагнит устанавливается на верхней стенке. Другие положения клапана не допускаются.
Описание
Корпус стенового клапана изготовлен из оцинкованной стали с фланцем на входе воздуха и единой конструкцией. Внутри установлены нащельники, к которым прилегает лопатка. Количество лопаток зависит от высоты клапана:
- до 600 мм — одна лопатка,
- 650–900 мм — две лопатки,
- 950–1200 мм — три лопатки.
В клапанах с электромеханическим приводом лопатка фиксируется упором для предотвращения самопроизвольного открытия. Привод вращает вал, открывая упор и лопатку. В клапанах с электромагнитом открытие происходит за счёт токового импульса и пружины, а возврат — вручную.
Клапаны изготавливаются с сечениями от 300×300 мм до 1200×1200 мм (шаг 50 мм). По требованию возможны нестандартные размеры.
Установка клапанов согласно СП 7.13130.2013 допускается только в проёмах дымовых шахт в коридорах.
Монтаж:
Запрещается деформировать корпус или допускать попадание строительного мусора, цемента, краски внутрь клапана и на токоведущие элементы.
