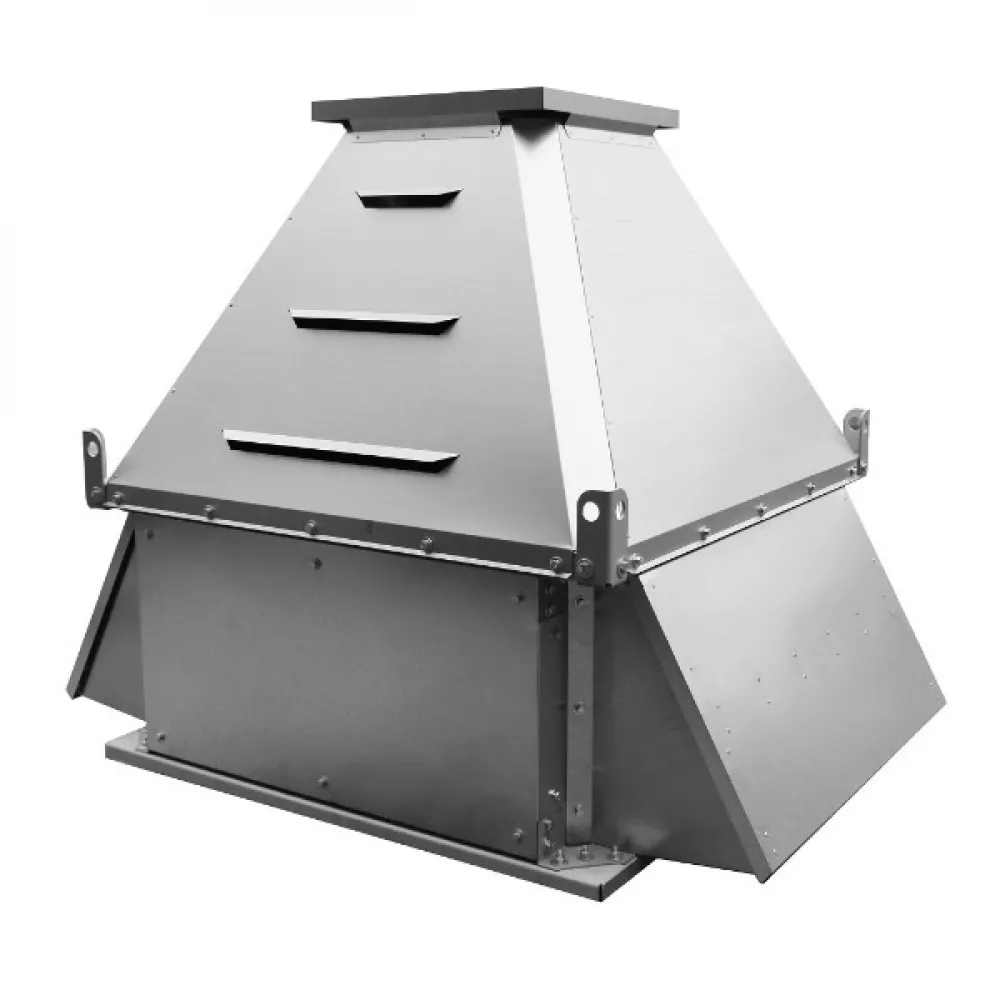

Вентиляторы крышные ВКРФ ДУ
- Производитель: EVG-AIR
- Код Товара: 38
Описание
Назначение:
Крышные вентиляторы ВКРФ ДУ предназначены для удаления дыма и тепловых излишков при пожаре или задымлении в бытовых, общественных, административных и производственных зданиях. Работают с газовоздушными средами температурой до +400°С или +600°С (в зависимости от исполнения). Предельная плотность пыли в потоке – 0,1 г/м³. Оборудование сертифицировано по ТУ 4861-008-85589750-2011.
Конструктивные особенности:
Вентиляторы поставляются в собранном виде и устанавливаются на плоских или скатных крышах с любым типом кровли. Отводят воздух непосредственно из-под кровли, выброс осуществляется вверх через боковые "карманы" на корпусе.
Основные узлы:
- Корпус из оцинкованной стали с боковыми "карманами";
- Радиальная крыльчатка с 12 лопастями, загнутыми против вращения;
- Вертикально расположенный электропривод с наружным клеммником;
- Стальной кожух в виде усеченной пирамиды для защиты от осадков.
Рабочее колесо соосно с приводом, втулка крыльчатки насажена на ротор двигателя.
Эксплуатация:
Вентиляторы могут запускаться автоматически по сигналу датчиков дыма или вручную.
Модельный ряд
| Вентилятор | Типоразмер двигателя | Мощность двигателя | Синхронная частота двигателя | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20⁰С | Масса, кг. |
| ВКРФ №5,6 РВ6к-ДУ 0,55/1000 | 71B6 | 0,55 | 1000 | 3550 | 7810 | 305 | 90 |
| ВКРФ №6,3 РВ6-ДУ 1,1/1000 | 80B6 | 1,1 | 1000 | 5108 | 12941 | 394 | 186 |
| ВКРФ №7,1 РВ6-ДУ 1,1/750 | 90LB8 | 1,1 | 750 | 5405 | 14200 | 273 | 222 |
|
ВКРФ №8 РВ6-ДУ 1,5/750 |
100L8 | 1,5 | 750 | 7845 | 19874 | 357 | 278 |
|
ВКРФ №9 РВ6к-ДУ 2,2/750 |
112MA8 | 2,2 | 750 | 11494 | 25287 | 479 | 323 |
| ВКРФ №10 РВ6к-ДУ 4/750 | 132S8 | 4 | 750 | 15989 | 33043 | 608 | 417 |
| ВКРФ №11,2 РВ6-ДУ 11/750 | 160M8 | 11 | 750 | 22463 | 55409 | 763 | 590 |
| ВКРФ №12,5 РВ6к-ДУ 15/750 | 180M8 | 15 | 750 | 31662 | 65434 | 977 | 775 |
