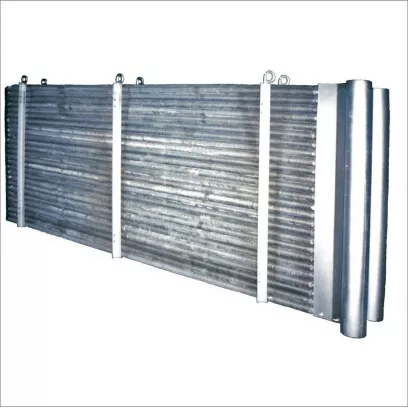

Секции Оребренные Змеевиковые
- Производитель: EVG-AIR
- Код Товара: 18
Описание
Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.Греющий теплоноситель — сухой насыщенный (перегретый) пар по СНиП 2.04.07-86 температурой не более 300 °С, давлением до 1,6 МПа.
Теплоотдающий элемент изделия (ТОЭ) выполнен на стальной бесшовной несущей трубе ø 16х2,5 мм с алюминиевым накатным оребрением ø 37 мм. Промежуточные стойки и гребенки служат для поддержания теплоотдающих элементов от провисания и соприкосновения друг с другом.
Секции оребренные змеевиковые нового поколения СО-110-02, СО-170-02 разработаны и выпускаются как альтернатива СО-110-01, СО-170-01. Габаритные и присоединительные размеры их полностью совпадают, что позволяет без проблем производить замену оборудования при реконструкции или ремонте объектов. За счет применения накатного алюминиевого оребрения секции СО-110-02, по сравнению с секциями СО-110-01 со стальным петельно-проволочным оребрением, обладают рядом преимуществ : уменьшено аэродинамическое сопротивление, улучшены теплотехнические характеристики, при этом их масса ниже на 26 %, а поверхность теплообмена менее подвержена загрязнениям и легче поддается очистке за счет конструктивного исполнения теплоотдающего элемента, что значительно увеличивает срок эксплуатации изделия.
Модельный ряд
| Марка СО | Площадь поверхности нагрева, м² | Площадь фронтального сечения, м² | Площадь сечения для прохода теплоносителя, м² | Число рядов теплоотдающих элементов | Длина, L | Масса, кг |
|---|---|---|---|---|---|---|
| Секции оребренные змеевиковые СО-110-02 | 137 | 2.58 | 0.00494 | 4 | 2892 | 410 |
| Секции оребренные змеевиковые СО-170-02 | 219 | 4.13 | 0.00494 | 4 | 4410 | 640 |
| Секции оребренные змеевиковые СО-30 | 30.8 | 2.57 | 0.00124 | 2 | 2890 | 165 |
| Секции оребренные змеевиковые СО-40 | 41.5 | 2.57 | 0.00124 | 2 | 2890 | 175 |
| Секции оребренные змеевиковые СО-3600 | 179 | 3.56 | 0.00494 | 4 | 3600 | 530 |
| Секции оребренные змеевиковые СППВ-3 | 131 | 2.46 | 0.00988 | 4 | 2843 | 420 |
