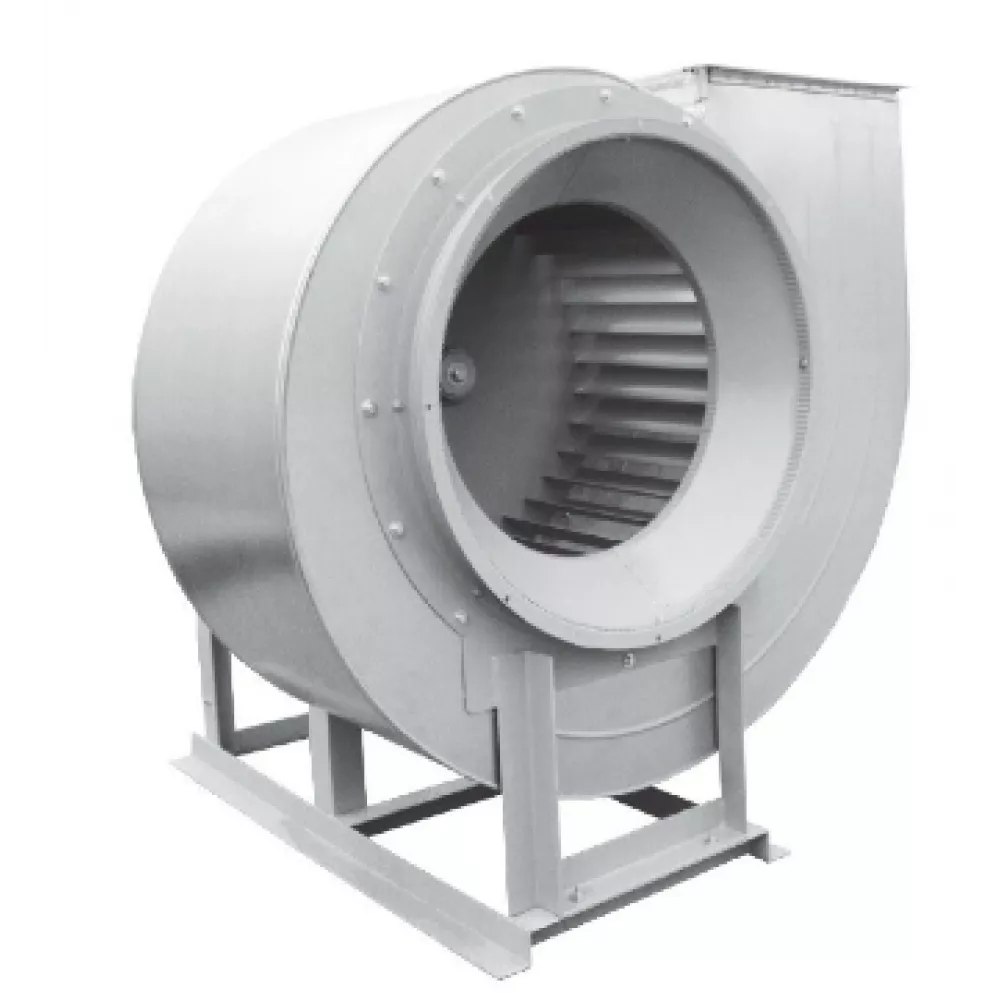

Вентиляторы ВЦ 14-46 среднего давления
- Производитель: EVG-AIR
- Код Товара: 110-5562
Описание
Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др. Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды. Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим: - плюс 80°С для агрегатов общепромышленного исполнения; - плюс 200°С для теплостойких.
Конструктивные особенности вентилятора ВЦ 14-46
В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят: - опорная станина в виде металлоконструкции из стального проката; - спирально-поворотный кожух из тонколистовой стали; - рабочее колесо с 32-мя загнутыми вперед лопатками; - электропривод, расположенный соосно рабочему колесу. Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры. Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов). В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.
Основные варианты изготовления
Модельный ряд
| Номер вентилятора | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м³/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|
| 2.0 | 1450 | 0,18 | 56B4 | 0,57 – 0,80 | 270 – 310 | 21 | ДО-38 | 4 |
| 2.5 | 1450 | 0,37 | 63B4 | 0,89 – 1,20 | 410 – 470 | 25 | ДО-38 | 4 |
| 3.15 | 960 | 0,37 | 71А6 | 1,18 – 1,60 | 320 – 370 | 38 | ДО-38 | 4 |
| 4.0 | 960 | 1,1 | 80B6 | 2,55 – 3,55 | 540 – 625 | 65 | ДО-39 | 4 |
| 5.0 | 960 | 4,0 | 112MB6 | 5,00 – 8,40 | 860 – 1070 | 131 | ДО-39 | 6 |
| 6.3 | 725 | 5,5 | 132М8 | 7,50 – 12,6 | 790 – 980 | 192 | ДО-41 | 5 |
| 8.0 | 725 | 15,0 | 180М8 | 14,4 – 24,1 | 1250 – 1530 | 433 | ДО-42 | 5 |
| 10.0 | 250 | 5,5 | подбор | 10,4 – 34,1 | 240 – 300 | 600 без ЭД | ДО-43 | 8 |
| 12.5 | 220 | 11 | подбор | 18,1 – 58,1 | 280 – 355 | 752 без ЭД | ДО-43 | 10 |
