Крышный вентилятор ВМК-Ш
- Производитель: EVG-AIR
- Код Товара: 31
Описание
Вентиляторы крышные ВМК-Ш монтируются на плоские и покатые крыши с любым типом кровельного покрытия. Выброс воздуха в атмосферу – вертикальный.
Рабочая среда – воздух бытовых, общественных и производственных помещений с содержанием взвешенной пыли до 100 мг/м.куб. Температура перемещаемого воздуха – до плюс 80°С.
Отличительной чертой малогабаритных крышных вентиляторов ВМК являются компактные габариты, высокий КПД и относительно низкое энергопотребление.
Вентилятор ВМК-Ш - конструктивные особенности
Крышной вентилятор ВМК-Ш отгружается потребителю в полностью собранном и готовом к монтажным работам виде. В дополнительную комплектацию могут быть включены:
- частотный преобразователь;
- регулятор оборотов (для плавного изменения скорости вращения крыльчатки);
- обратный клапан (для предотвращения обратного тока воздуха).
К кровле вентилятор крепится посредством анкерных болтов через монтажную стальную пластину.

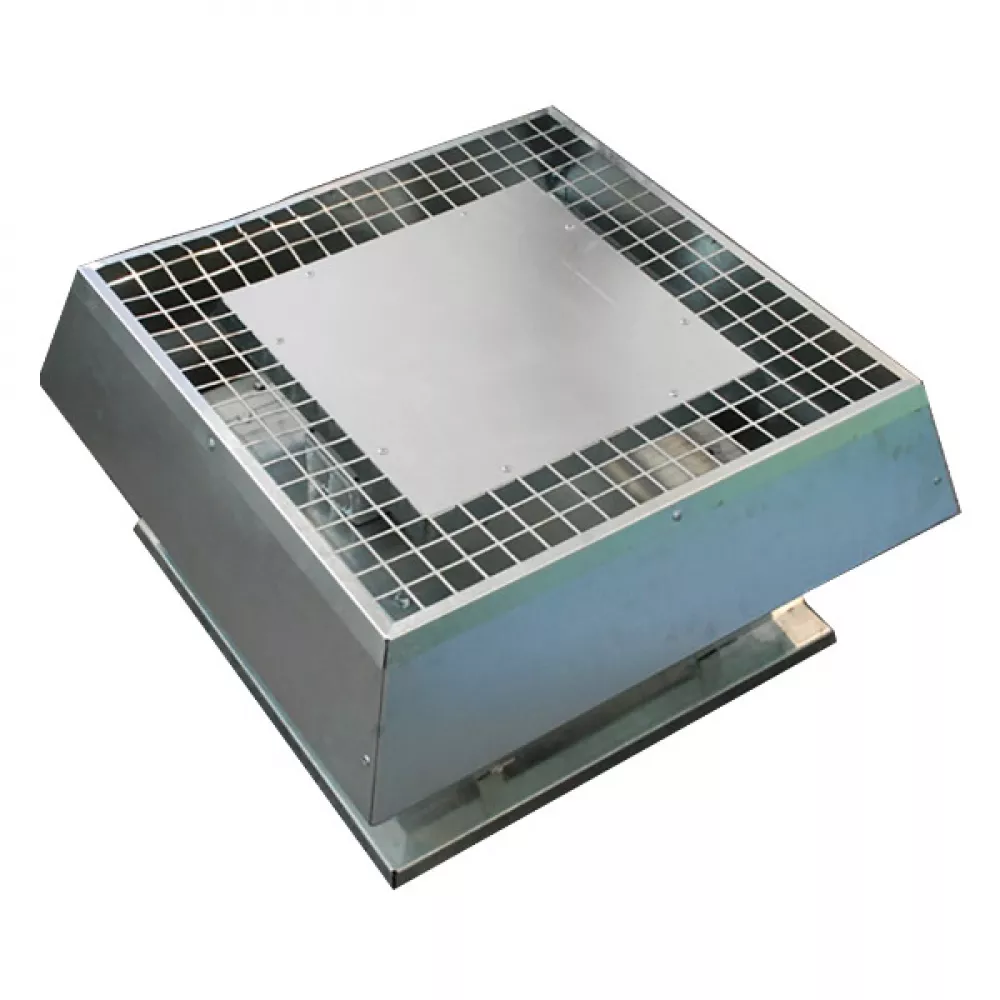

Корпус крышного вентилятора ВМК-Ш изготавливается из оцинкованной стали и имеет форму ромбообразной усеченной пирамиды с воздухоотводом. Внутри корпуса расположено рабочее колесо с отогнутыми назад лопастями.
Функцию привода выполняет роторный асинхронный электродвигатель, который может быть однофазным (1…230В) или трехфазным (1…400В). В конструкции вентилятора предусмотрены термоконтакты, которые отключают двигатель при достижении критической температуры.
Степень защиты вентилятора крышного ВМК – IP54.
Модельный ряд
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность, Вт | Ток, А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора, мкФ | Масса, кг | Электрическая схема подключения |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 225-2Е | 230/50 | 1 | 148 | 0.67 | 1200 | 2640 | 60 | IP 44 | 4 | 13 | А |
| ВМК 310-4Е | 230/50 | 1 | 145 | 0.72 | 1990 | 1400 | 60 | IP 54 | 4 | 19 | А |
| ВМК 310-4D | 400/50 | 3 | 128 | 0.37 | 1990 | 1410 | 60 | IP 54 | - | 19 | В |
| ВМК 355-4Е | 230/50 | 1 | 178 | 0.77 | 2280 | 1390 | 60 | IP 54 | 6 | 36 | A |
| ВМК 355-4D | 400/50 | 3 | 170 | 0.45 | 2280 | 1410 | 60 | IP 54 | - | 36 | B |
| ВМК 400-4Е | 230/50 | 1 | 375 | 1.7 | 3890 | 1420 | 60 | IP 54 | 10 | 36 | A |
| ВМК 400-4D | 400/50 | 3 | 340 | 0.81 | 3890 | 1420 | 60 | IP 54 | - | 36 | B |
| ВМК 450-4Е | 230/50 | 1 | 830 | 4.1 | 5320 | 1340 | 60 | IP 54 | 14 | 53 | A |
| ВМК 450-4D | 400/50 | 3 | 690 | 1.26 | 5620 | 1280 | 60 | IP 54 | - | 53 | B |
| ВМК 500-4D | 400/50 | 3 | 1100 | 2.2 | 7660 | 1440 | 60 | IP 54 | - | 53 | B |
| ВМК 560-4D | 400/50 | 3 | 2000 | 3.6 | 11480 | 1400 | 60 | IP 54 | - | 82 | B |
| ВМК 630-4D | 400/50 | 3 | 3900 | 6.1 | 14400 | 1330 | 60 | IP 54 | - | 82 | B |
