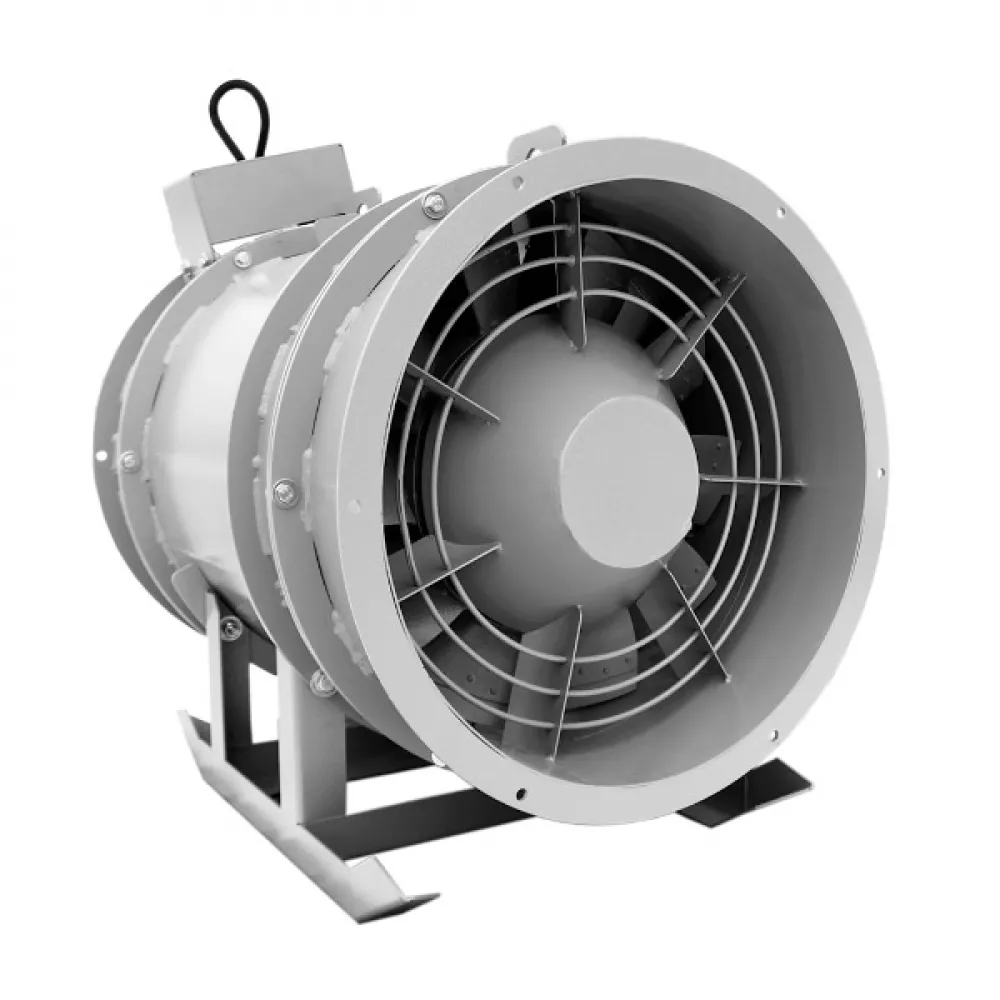

Шахтный вентилятор ВОЭ-5
- Производитель: EVG-AIR
- Код Товара: 21
Описание
Шахтные вентиляторы ВОЭ-5
Шахтные вентиляторы ВОЭ осевого типа служат для местного проветривания опасных и неопасных по газу и пыли вертикальных шахтных и рудничных стволов, горизонтальных тупиковых выработок, туннелей метро при проходке и др.
Рабочая среда – воздух с плотностью до 1300 г/м.куб. и концентрацией пыли до 0,05 г/м.куб. Максимально допустимая температура рабочего потока – плюс 60°С.
Шахтный вентилятор ВОЭ-5 - конструктивные особенности
Вентилятор шахтный осевой ВОЭ относится к мобильным установкам, то есть, конструкция должна предусматривать его перемещение по горным выработкам или другим местам использования без применения каких-либо грузоподъемных механизированных средств, для чего на корпусе вместо опорной станины предусматриваются полозья. Возможны два варианта установки шахтного осевого вентилятора ВОЭ на месте эксплуатации:
- на грунт на полозья;
- в подвешенном состоянии за грузозахватные проушины.
Компоновка шахтного вентилятора ВОЭ – моноблочная, все, что требуется для включения агрегата в работу, — это подвести к нему электропитание. Рабочим органом выступает осевое колесо диаметром 0,5 метра. На колесе установлены десять лопастей, положение которых может регулироваться относительно плоскости вращения (можно менять угол, изменяя таким образом давление и производительность). Нормальное движение воздушного потока – от осевой крыльчатки на электропривод.
Корпус шахтного осевого вентилятора ВОЭ имеет цилиндрическую форму и представляет собой сварную обечайку из тонколистовой стали, подребренную для придания дополнительной жесткости. Благодаря конструктивным особенностям корпуса возможна быстрая замена двигателя.
Модельный ряд
| Вентилятор | Конструктивное исполнение |
Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса, кг | ||||||
| Скорость вращения, об/мин. |
Ном. мощность, кВт |
Ном. ток при 380В (50 Гц), А |
Тип электродв.* | Производ. Q min, м3/сек |
Производ. Q max, м3/сек |
Полное давление Pv min, Па |
Полное давление Pv maх, Па |
|||
| ВОЭ №5 | 1 | 3 000 | 7,5 | 14,9 | 112М2 | 0,8 | 4,75 | 400 | 2100 | 150 |
