Вентиляторы пылевые ВР 100-45

Производитель: EVG-AIR
Код Товара: 55

В наличии

Центробежные пылевые вентиляторы ВР 100-45 относятся в вентагрегатам среднего давления одностороннего всасывания и служат для перемещения воздуха и пыле- газо- воздушных неабразивных сред с относительно большим содержанием сухой неслипающейся пыли.

Описание
Модельный ряд

Описание

Центробежные пылевые вентиляторы ВР 100-45
Вентиляторы ВР 100-45 предназначены для перемещения воздуха и пыле-газо-воздушных неабразивных сред с высоким содержанием сухой неслипающейся пыли. Применяются в аспирационных установках, пневмотранспорте мелкодисперсных материалов, на заводах ЖБИ, в металлургии, деревообработке и лесопромышленности.
Требования к рабочей среде:

Концентрация пыли: до 0,6 кг/м³.
Температура: до +80°C.
Износостойкое исполнение для малоабразивных сред доступно по запросу.

Сертификация:
Соответствует требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 и № 012/2011 (взрывозащищенный вариант).
Конструктивные особенности:

Корпус: Спирально-поворотный кожух («улитка») из тонколистовой стали с ребрами жесткости.
Рабочее колесо: Шесть загнутых вперед лопаток. Возможны два исполнения:
1. Для пневмотранспорта (стружка, пыль, опилки).
2. Для воздуха с волокнами (шерсть, хлопок, вискоза).
Опорная станина: Сварная металлоконструкция для монтажа на железобетонное или стальное основание.
Привод: Асинхронный электродвигатель. Компоновка:
1. Соосно рабочему колесу (схема 1).

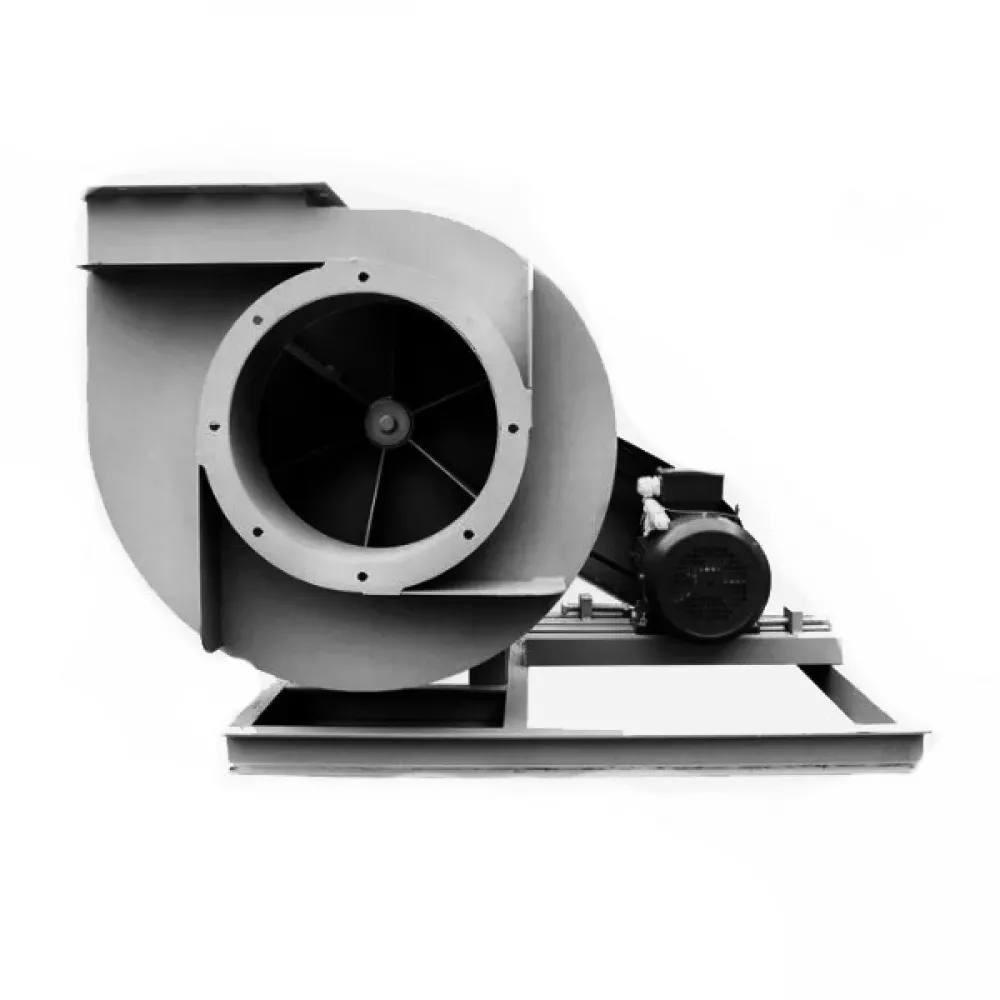

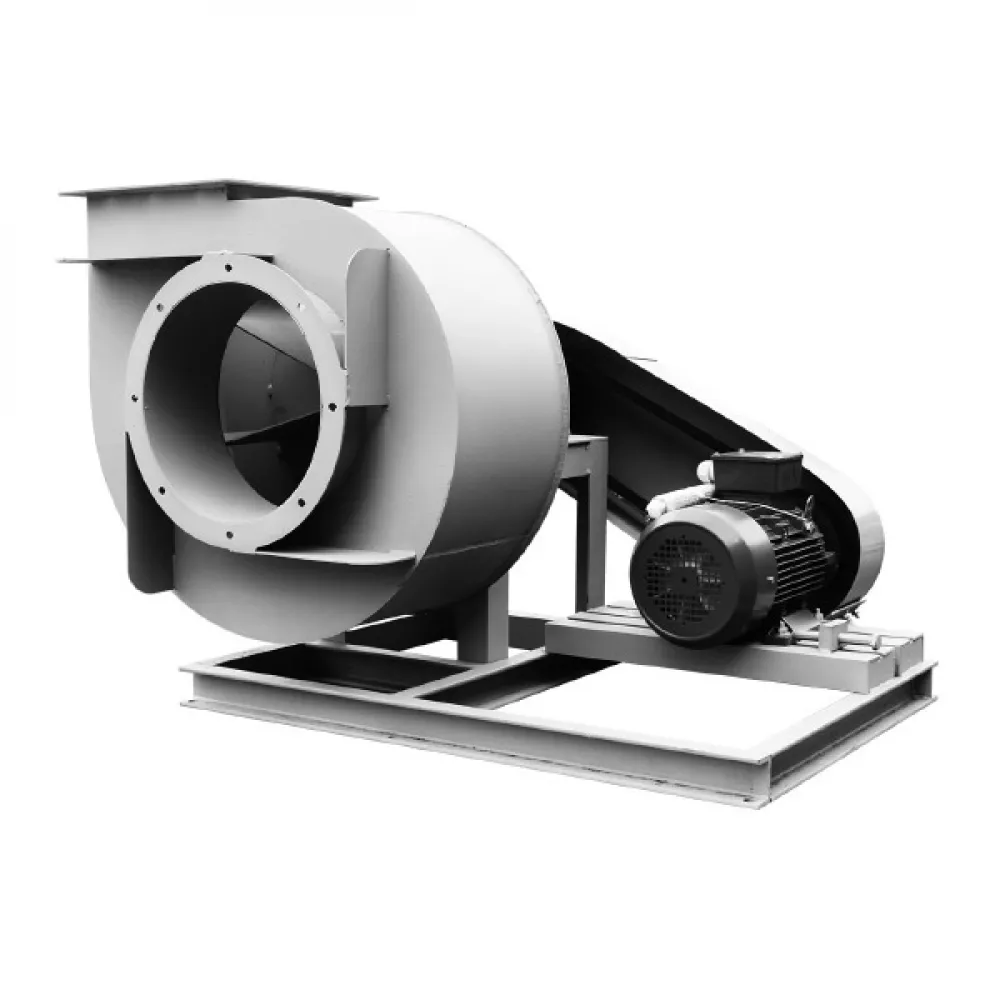

2. На раме с ременной передачей (схема 5).

Модельный ряд

Номер вентилятора	Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м³/ч	Производи-тельность Q max, тыс. м³/ч	Полное давление Pv min, Па	Полное давление Pv max, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
2.5	3 000	1,5	3,5	80A2	0,75	1,4	1060	1190	26	ДО-38	4	ВР 201	4
2.5	3 000	2,2	4,85	80В2	1,5	2,75	1650	1800	58	ДО-38	4	ВР 201	4
3.15	3 000	2,2	4,85	80В2	1,5	2,75	1650	1800	58	ДО-38	4	ВР 201	4
3.15	3 000	3	6,34	90L2	1,5	3,5	1350	1800	64	ДО-38	4	ВР 201	4
4	1500	5,5	11,7	112М4	1200	3400	500	690	90	ДО-40	4	ВР-201	4
4	3000	7,5	14,9	112М2	2470	5250	2600	2900	96	ДО-40	4	ВР-201	4
4	3000	11	21,2	132М2	2470	6945	2060	2900	116	ДО-40	4	ВР-202	4
5	1500	3	6,7	100S4	1655	5524	676	985	98	ДО-40	4	ВР-201	4
5	3000	15	28,8	160S2	3450	7295	3657	4308	168	ДО-41	4	ВР-202	4
5	3000	18,5	34,7	160M2	3450	9295	3314	4308	175	ДО-41	4	ВР-202	4
5	3000	22	41	180S2	3450	10967	3049	4308	236	ДО-42	4	ВР-203	4
5	3000	30	55,4	180M2	3450	11557	2972	4308	253	ДО-42	4	ВР-203	4
6.3	960	5,5	12,9	132S6	2400	8420	480	760	192	ДО-41	4	ВР-203	4
6.3	1460	7,5	15,6	132S4	3610	8850	1500	1760	195	ДО-41	4	ВР-203	4
6.3	1460	11	22,5	132M4	3610	12800	1120	1760	204	ДО-41	4	ВР-203	4
8	970	5,5	12,9	132S6	3900	10500	950	1150	281	ДО-42	4	ВР-203	4
8	970	7,5	17,2	132M6	3900	15000	750	1150	294	ДО-42	4	ВР-203	4
8	1470	18,5	36,5	160M4	6000	15000	2250	2650	344	ДО-42	4	ВР-203	4
8	1470	22	43,2	180S4	6000	19000	2050	2650	377	ДО-42	6	ВР-203	4
8	1470	30	57,5	180M4	6000	23500	1750	2650	402	ДО-42	6	ВР-203	6
10	750	11	25,5	160M8	9	24,5	780	1100	430	ДО-44	8	ВР 203	8
10	1 000	22	44,7	200M6	12,6	32,8	1400	2000	590	ДО-44	8	ВР 203	8
10	1 500	75	138,3	250S4	18	46,8	3700	4500	730	ДО-44	8	ВР 203	10
12.5	750	30	63	225М8	18	48,6	1280	1700	690	ДО-44	8	ВР 203	10
12.5	1 000	75	142	280S6	23,7	64,8	2300	3200	970	ДО-44	8	ВР 203	10
