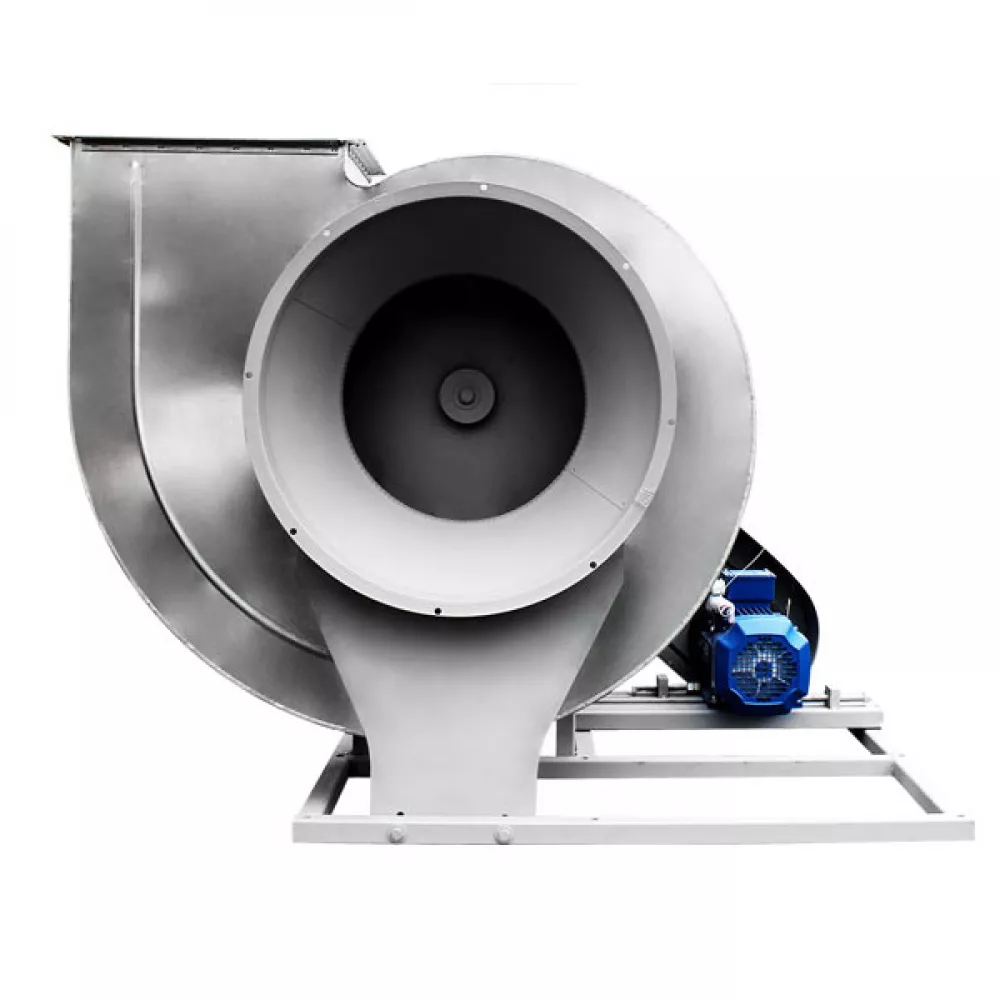

Вентиляторы ВР 80-70

Производитель: EVG-AIR
Код Товара: 06

В наличии

Низкого давления Одностороннего всасывания Корпус – спиральный поворотный Лопатки рабочего колеса – загнутые назад Количество лопаток рабочего колеса – 12 Направление вращения – правое, левое

Описание
Модельный ряд

Описание

Радиальные вентиляторы ВР 80-70 низкого давления предназначены для перемещения воздуха при давлении до 2 000 Па и используются в системах вентиляции и кондиционирования в различных помещениях. Производятся по ТУ 4861-001-85589750 и ТУ 4861-005-85589750 (взрывозащищенное исполнение). Ассортимент включает вентиляторы с различными техническими характеристиками, зависящими от типоразмера и материала. Типоразмеры варьируются от №2,5 до №12,5.

Конструкция

Конструкция вентиляторов позволяет эксплуатацию в условиях:

Умеренного климата (от -45°C до +40°C)
Тропического климата (от -10°C до +45°C)
Умеренно холодного/холодного климата (от -60°C до +40°C)

Категория размещения — 2 и 3. При защите электродвигателя от осадков возможна эксплуатация в условиях умеренного климата и первой категории размещения.

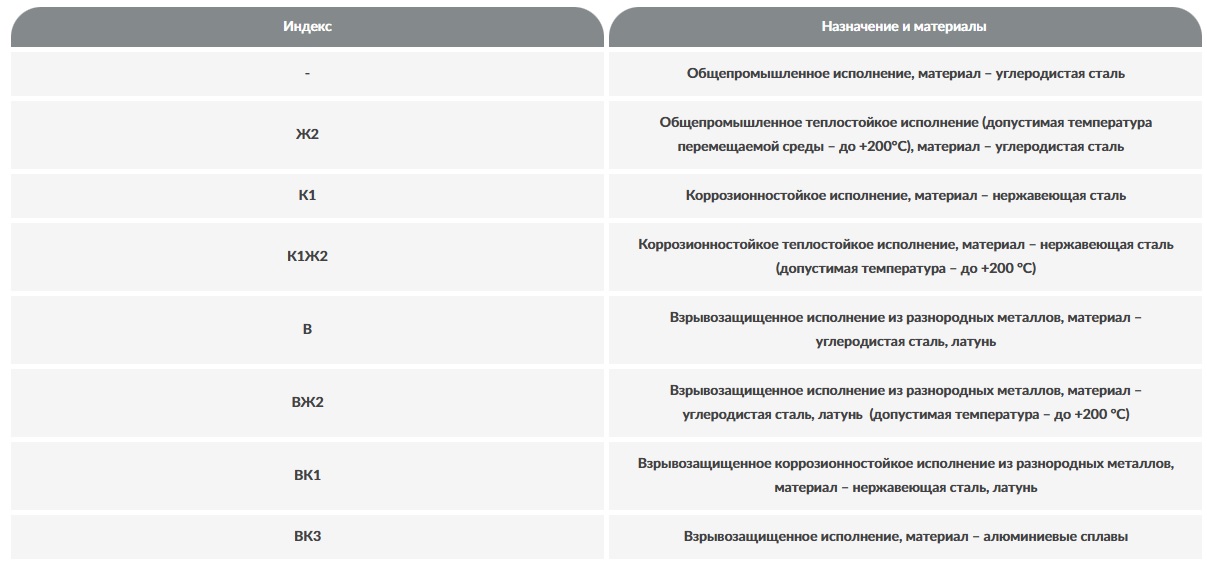

Основные варианты изготовления

Модельный ряд

Номер вентилятора	Относительный диаметр колеса	Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса*, кг	Марка	Количество в комплекте
2.5	0,9	1450	0,12	56А4	0,37 – 0,88	137 – 55	24	ДО-38	4
2.5	0,9	2900	0,37	63А2	0,75 – 1,77	540 – 220	24	ДО-38	4
3.15	0,9	1450	0,18	56B4	0,75 – 1,79	230 – 90	33	ДО-38	4
3.15	0,9	2900	1,1	71B2	1,55 – 3,5	900 – 360	37	ДО-38	4
4.0	0,9	960	0,18	63A6	1,03 – 2,4	167 – 68	48	ДО-39	4
4.0	0,9	1450	0,55	71A4	1,55 – 3,58	375 – 155	51	ДО-39	4
4.0	0,9	2900	4	100S2	3,04 – 1,18	1511 – 608	72	ДО-39	4
5.0	0,9	960	0,55	71B6	1,95 – 4,6	265 – 107	79	ДО-40	5
5.0	0,9	1450	1,1	80A4	2,97 – 7,0	620 – 245	82	ДО-40	5
6.3	0,9	960	1,1	80B6	4,0 – 9,2	430 – 170	122	ДО-41	5
6.3	0,9	1450	4	100L4	6,0 – 14,0	980 – 390	134	ДО-41	5
8.0	0,9	960	4	112MB6	8,1 – 19,0	700 – 275	249	ДО-42	5
8.0	0,9	1450	11	132M4	12,3 – 28,3	1600 – 640	291	ДО-42	5
10.0	0,9	725	4	132S8	12,0 – 27,3	620 – 245	420	ДО-43	5
10.0	0,9	960	11	160S6	16,0 – 36,5	1090 – 430	484	ДО-43	5
12.5	0,9	725	15	180M8	23,7 – 54,6	980 – 385	700	ДО-44	6
12.5	0,9	960	30	200L6	31 – 72,4	1705 – 685	772	ДО-44	6
16.0	1	400	11	подбор	28,5 – 71,4	680 – 275	1192	ДО-45	10
16.0	1	420	45	подбор	30,0 – 150,0	1100 – 580	4250	ДО-45	12
